Distance maximale câble réseau et borne Wi-Fi

Pour une liaison Ethernet cuivre classique, retenez deux chiffres : 90 mètres de câble posé à demeure et 100 mètres pour le canal complet. Les 10 mètres restants couvrent les cordons entre le switch et le panneau de brassage, puis entre la prise et la borne Wi-Fi.

Une borne placée à 95 mètres du local technique n'est donc pas automatiquement dans les limites. Il faut mesurer tout le cheminement, ajouter les cordons et vérifier l'alimentation PoE. Au-delà, la solution propre consiste généralement à créer un point technique intermédiaire ou à utiliser de la fibre optique.

Les standards de câblage structuré distinguent le lien permanent du canal. Le lien permanent correspond au câble installé entre le répartiteur et la prise. Il est limité à 90 mètres. Le canal ajoute les cordons de raccordement aux deux extrémités et atteint 100 mètres au total.

Cette règle concerne le câblage cuivre Ethernet utilisé pour raccorder les bornes Wi-Fi en Cat 6 ou Cat 6A.

Le piège consiste à tirer presque 100 mètres de câble, puis à ajouter un cordon à chaque extrémité. Le canal dépasse alors la longueur prévue. Des défauts intermittents peuvent apparaître : pertes de paquets, débit inférieur ou redémarrages difficiles à reproduire.

La longueur ne se mesure jamais à vol d'oiseau. Il faut suivre le parcours réel du câble : montées, descentes, contournement des gaines, passages en faux plafond et réserve laissée à chaque extrémité.

Sur un camping, un domaine ou un site industriel, 70 mètres sur un plan peuvent devenir 90 mètres une fois le cheminement défini. L'expérience terrain de Patrice Belot montre que cette marge disparaît vite lorsqu'un câble doit éviter une zone inaccessible, remonter le long d'une façade ou rejoindre un coffret extérieur.

La distance doit être relevée avant le devis. Ce tracé détermine la position des coffrets, le nombre de switches et les éventuelles liaisons fibre.

Le câble transporte les données, mais aussi l'énergie quand la borne est alimentée en PoE. Une partie de cette énergie est dissipée dans le cuivre. Les standards distinguent donc la puissance fournie par le switch de celle disponible à l'équipement : 15,4 W contre 12,95 W en 802.3af, puis 30 W contre 25,5 W en 802.3at.

Une borne extérieure Wi-Fi 7 comme l'Ubiquiti U7 Pro Outdoor peut consommer jusqu'à 21 W et demande du PoE+. La puissance du port, le budget total du switch et la longueur de la liaison doivent être vérifiés ensemble. Notre guide sur la puissance PoE des bornes Wi-Fi détaille ce calcul.

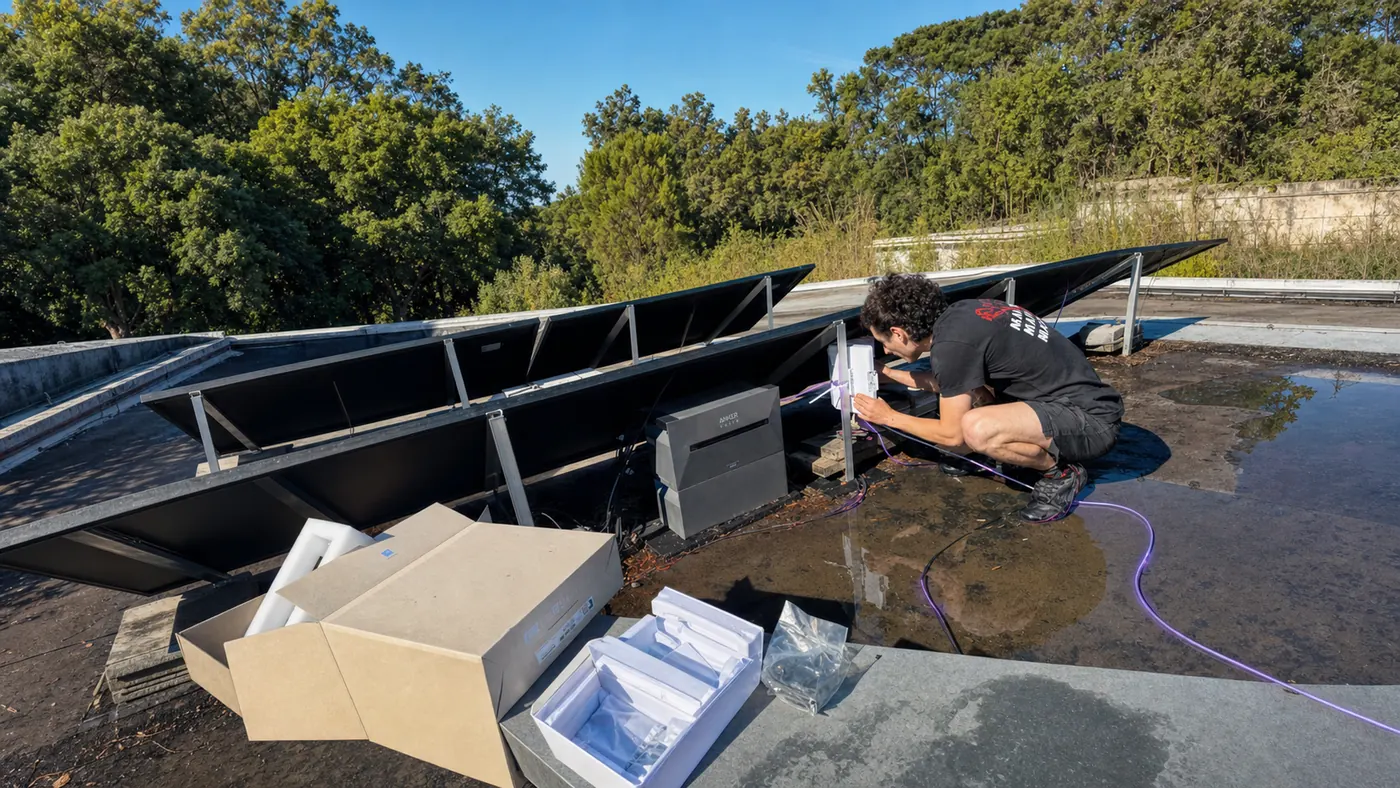

La première solution est de rapprocher l'électronique du terrain. Un coffret intermédiaire accueille un switch PoE et une alimentation protégée. Les bornes repartent depuis ce point avec des liaisons cuivre qui restent dans le budget prévu.

Cette architecture reste simple à maintenir avec un coffret sec, ventilé, accessible et protégé électriquement.

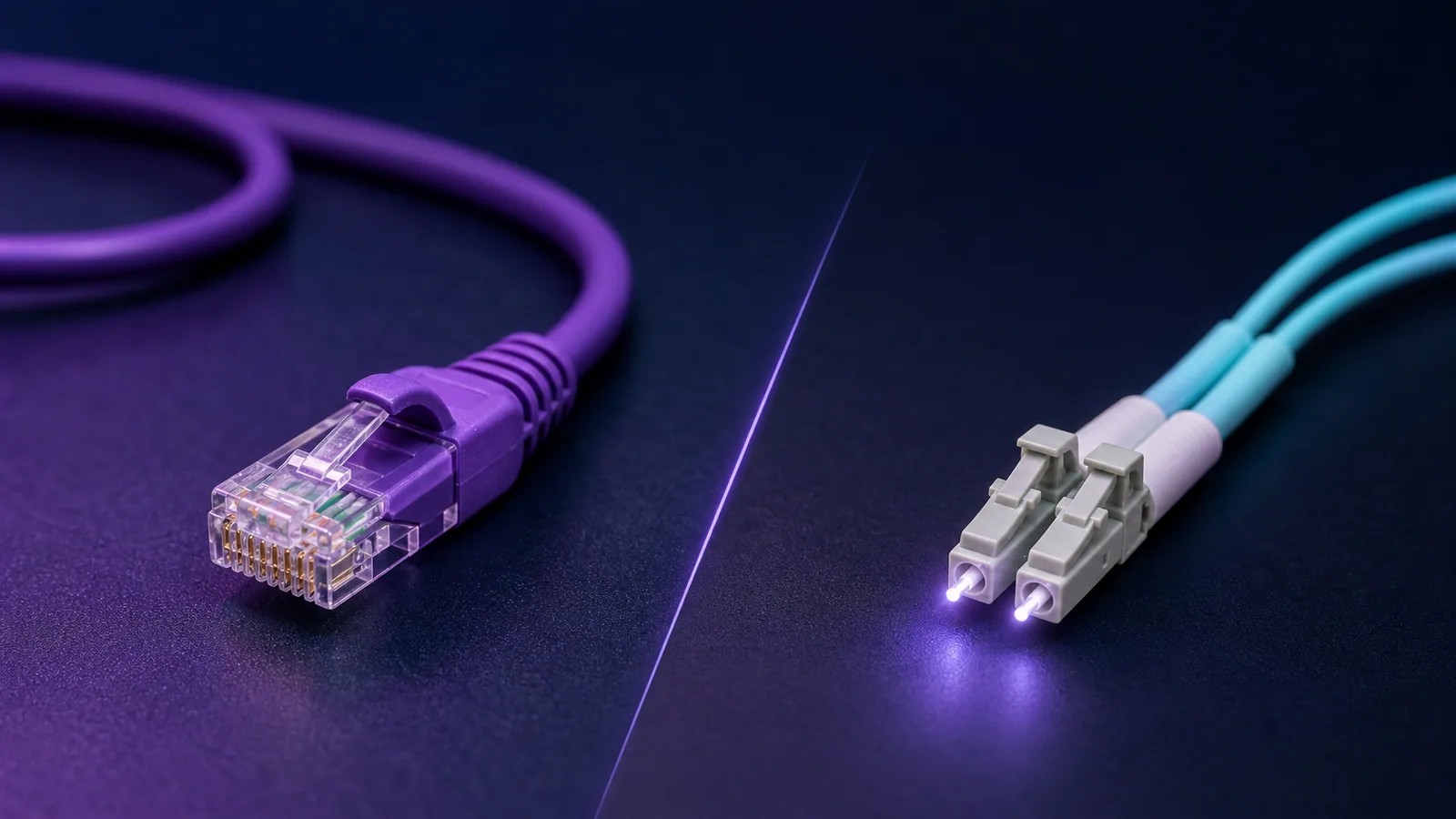

La seconde solution est la fibre optique. Elle couvre des distances bien supérieures au cuivre. À l'arrivée, un switch équipé d'un port fibre ou un convertisseur fournit ensuite le réseau aux bornes.

La fibre ne transporte pas l'alimentation PoE. Il faut donc une source électrique côté distant. Entre deux bâtiments, une fibre tout diélectrique présente aussi l'avantage de ne pas créer de liaison conductrice. Le choix doit cependant prévoir les connecteurs, les modules optiques et la protection mécanique ; une fibre armée peut contenir des éléments conducteurs.

Une liaison radio point à point est une alternative valable quand le câble est impossible ou disproportionné : voie publique entre deux parcelles, bâtiment classé, extension temporaire ou terrain qui ne peut pas être ouvert.

Elle demande une visibilité dégagée entre les deux points, des supports stables et un bilan de liaison adapté à la distance. La fixation, l'alignement, la fréquence utilisée et l'environnement radio influencent directement sa stabilité.

Le filaire reste moins exposé aux obstacles et aux interférences radio. Une liaison point à point doit donc répondre à une contrainte réelle du site.

Sur un camping en Occitanie, un domaine ou un site industriel, il faut placer les points techniques pour que toutes les liaisons restent fiables. L'étude trace les chemins, repère les alimentations disponibles et fixe le nombre de coffrets ainsi que le budget PoE avant le chantier.

Pas comme règle générale. Le câble posé à demeure est limité à 90 mètres. Les 10 mètres restants sont réservés aux cordons des deux côtés.

Le lien peut fonctionner, mais il sort du cadre de conception attendu. Vous augmentez le risque de débit dégradé, de pertes de paquets et de puissance PoE insuffisante en bout de ligne.

Non. Elle transporte les données, pas l'énergie. Il faut une alimentation locale et, le plus souvent, un switch PoE au point d'arrivée.

Elle peut relier deux zones quand le câblage n'est pas possible. Elle exige toutefois une visibilité directe, une fixation stable et une étude du lien radio.

Patrice Belot et l'équipe WiFeel relèvent le cheminement réel des câbles, positionnent les coffrets et choisissent les liaisons fibre ou radio avant le devis. L'audit et l'étude de couverture sont gratuits et sans engagement.

Prenez rendez-vous avec votre plan de site pour vérifier les distances avant de tirer le premier câble.
